リニア 鉄道館 (名古屋) 新幹線のブレーキ2014年10月31日

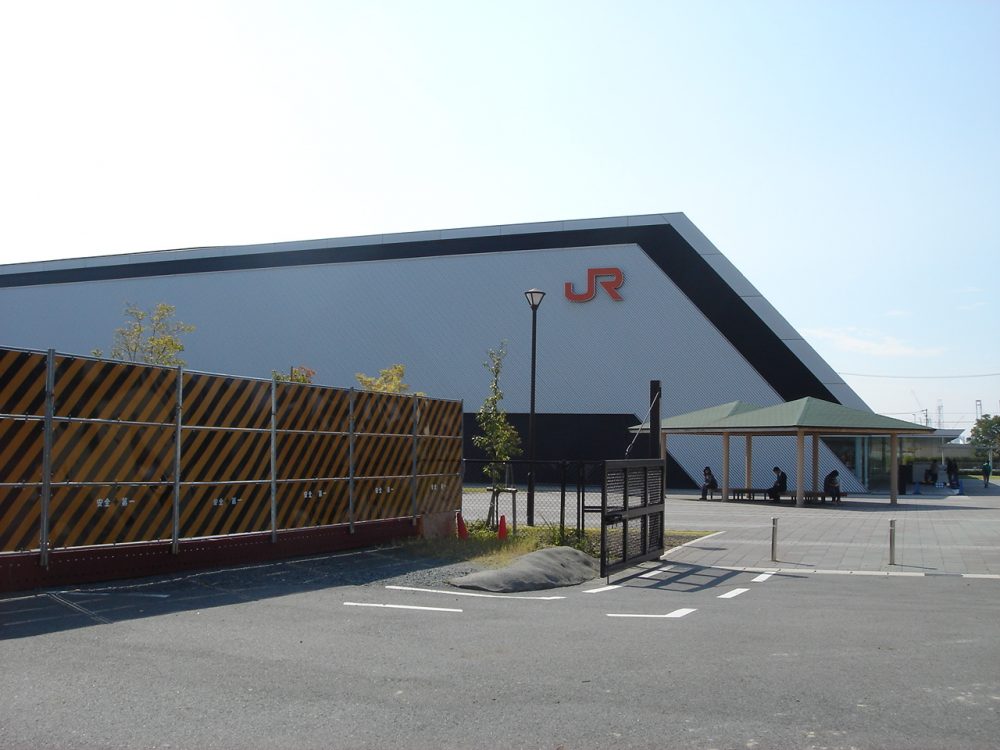

DSC00895



先日 名古屋のリニア鉄道館に行って来ました



面白かったです♪





新幹線のブレーキの進化をレポートします。

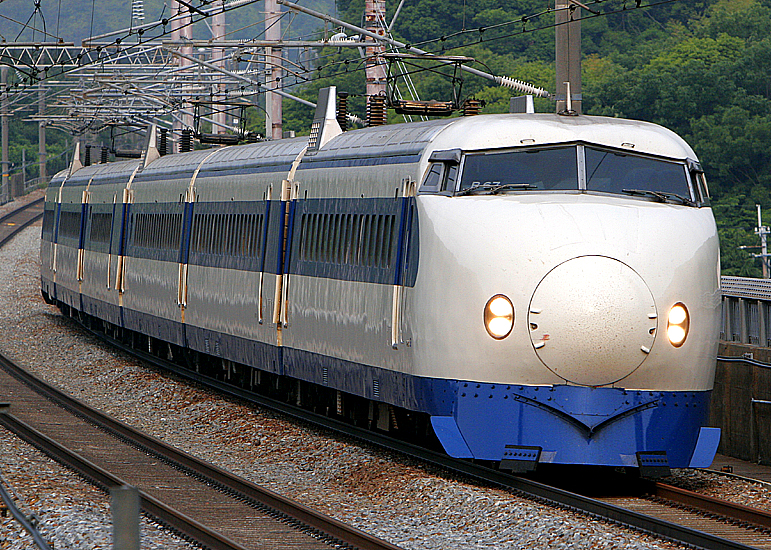

0kei



0系 初代新幹線のブレーキは

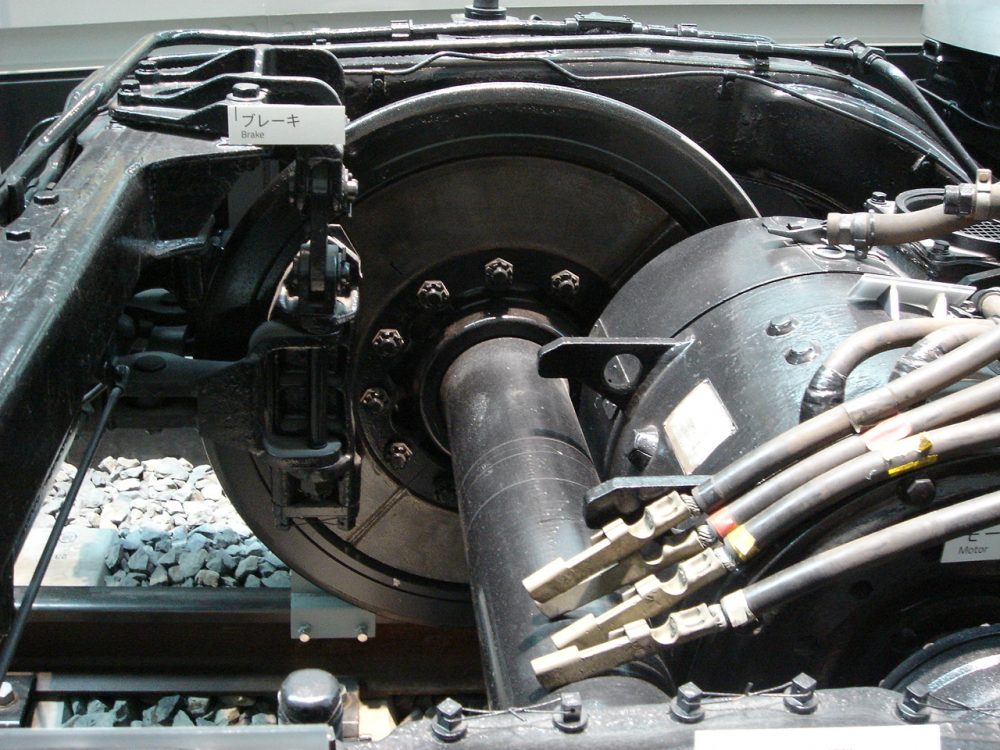

DSC00926

車輪内にディスクブレーキが内蔵されています

キャリパーがない?

初代から200系まで テコを利用したアーム式のブレーキを採用しています。

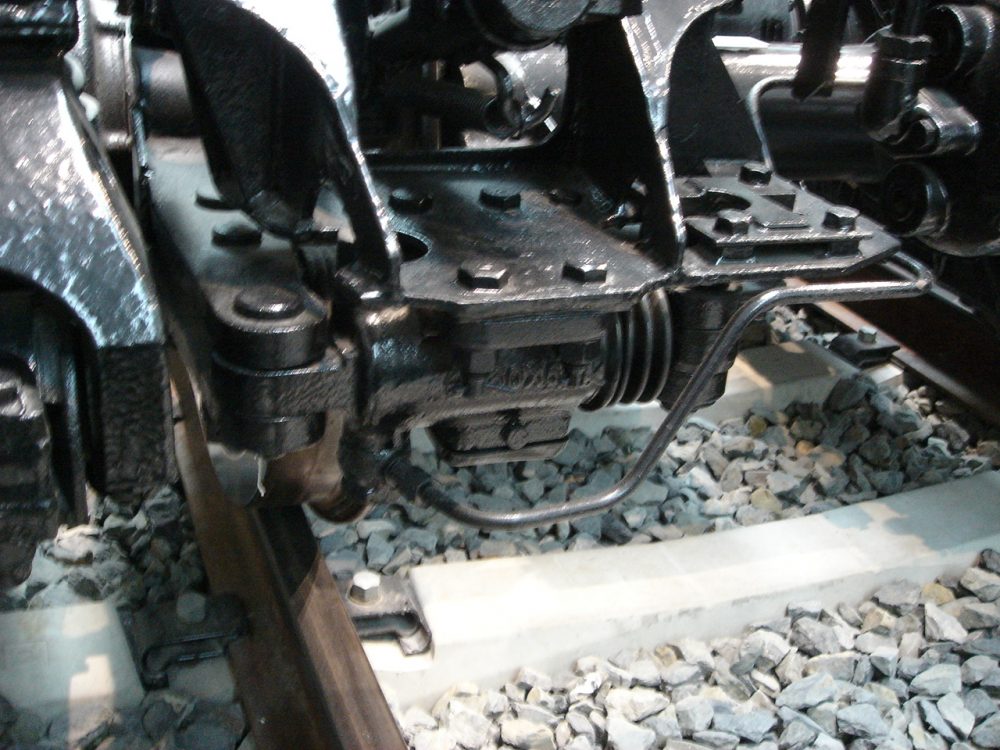

DSC00928



これが油圧ピストン

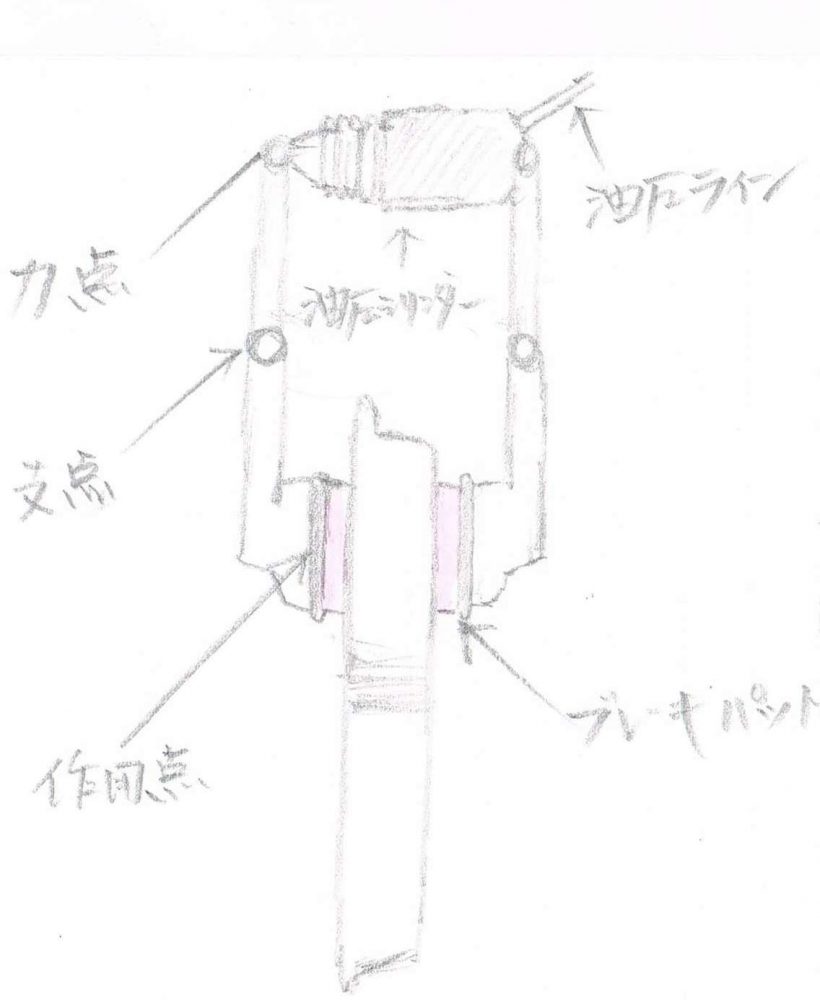

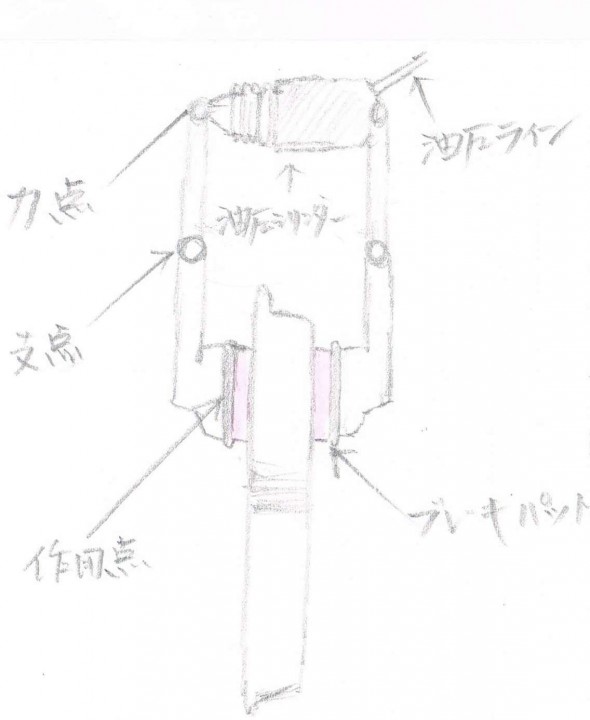

図に表すと

(汚くてすみません 鉛筆でスケッチしてみました)



100系しんかんせん



力点にある 油圧ピストンが伸びて 作用点にあるブレーキパッドではさむ構造

赤がブレーキパッド























































300









300系からは

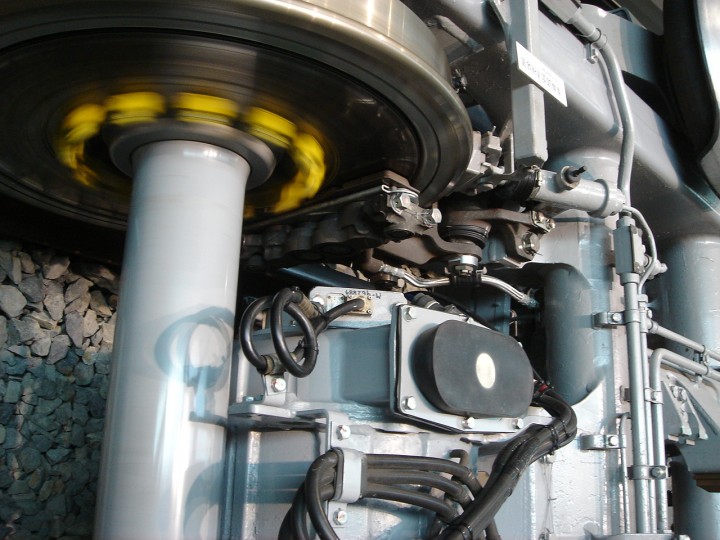

DSC00927

ステンメッシュのブレーキラインと多ポットキャリパーが見えます

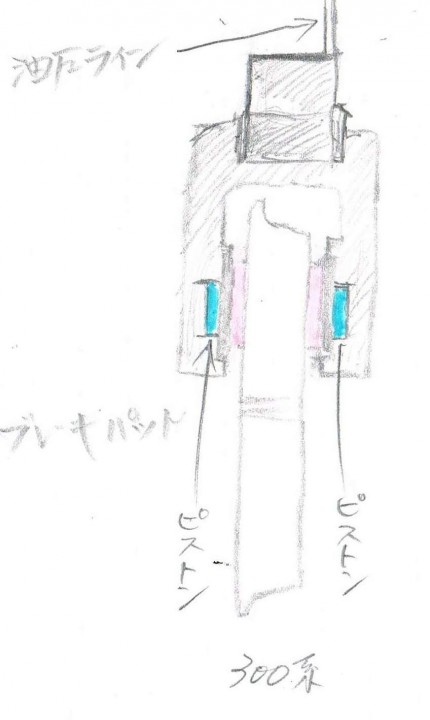

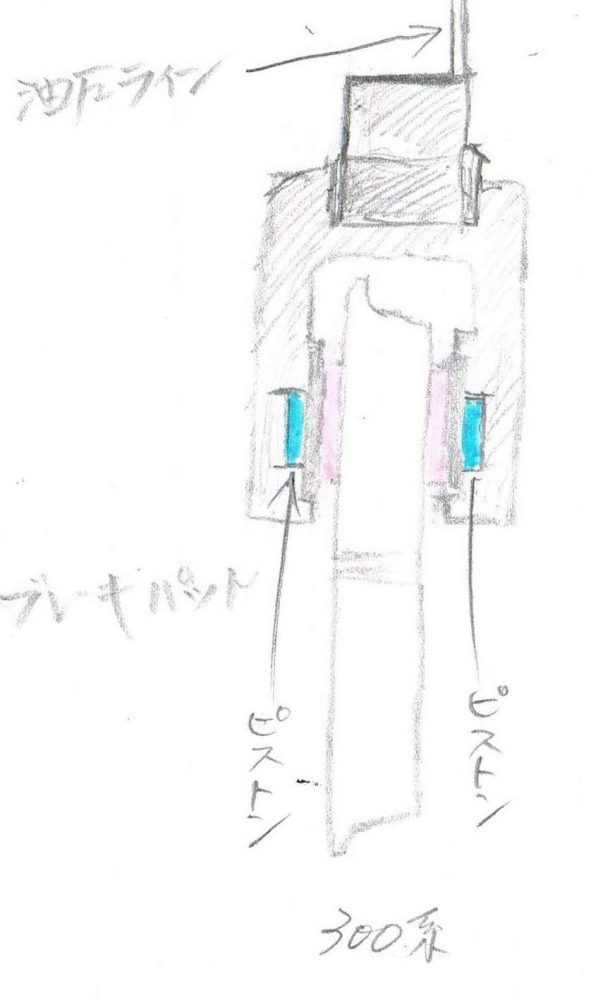

図に表すと



300kei しんかんせん7





自動車のブレーキと同じ構造になっている



赤がブレーキパッド 青がピストン









なぜ 変更になったのか

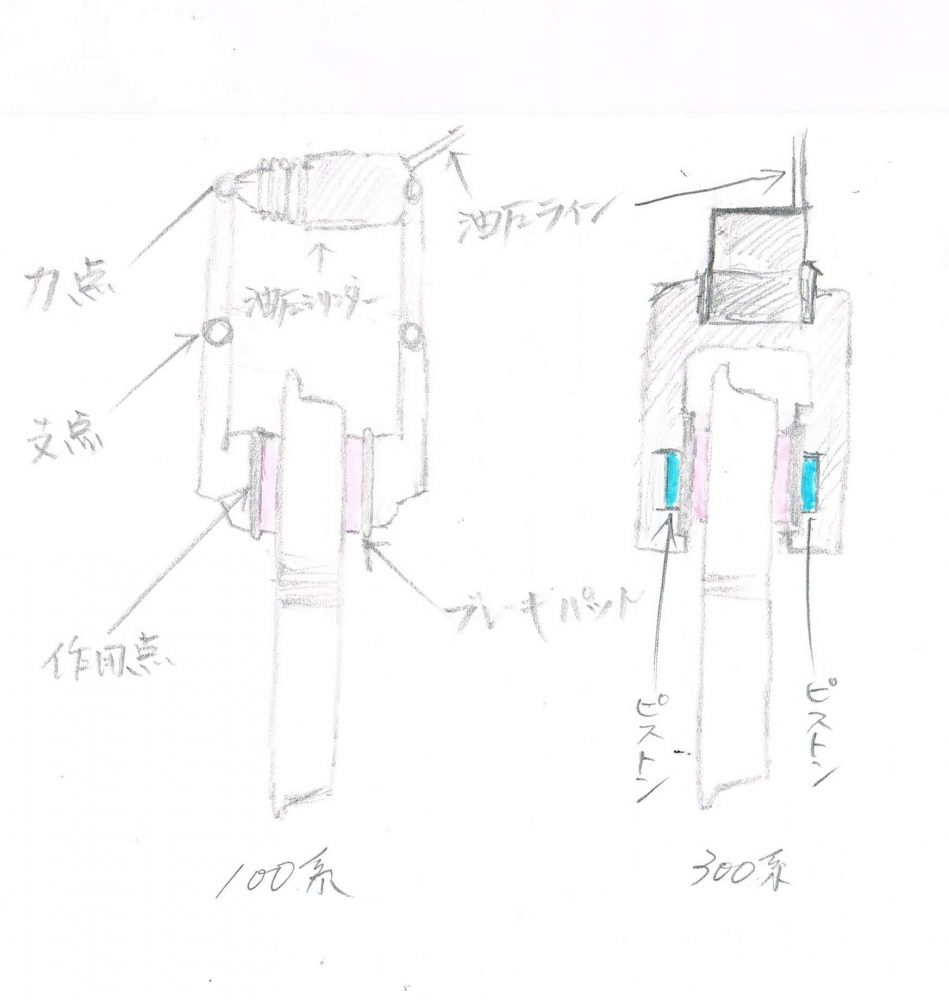

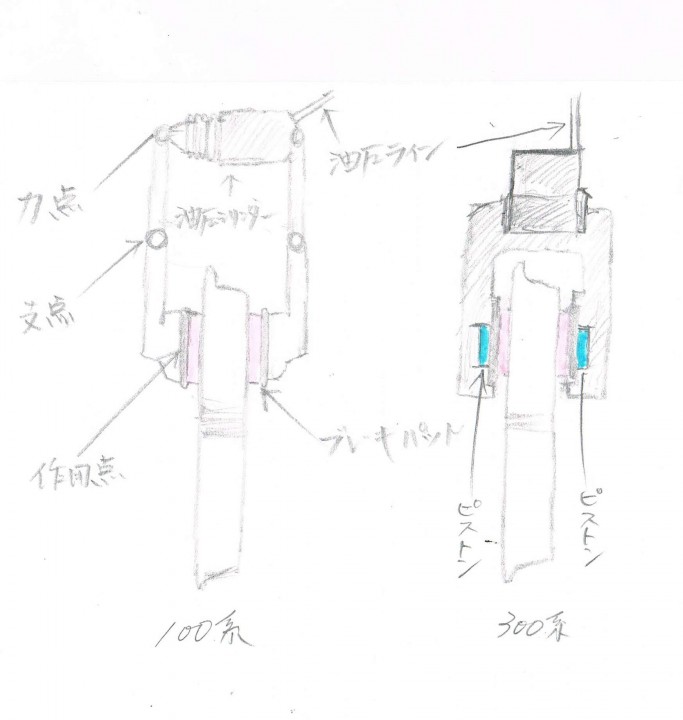

クリップボード01



左の旧式のブレーキシステムは 構成パーツが多く 重い

その上 支点 力点のリンク部に かなりのストレスがかかるのでメンテナンス頻度が多い

頻度が多ければ メンテナンス費用が膨らむ







右のシステムは軽量化に貢献している その上 メンテナンス頻度が少なく 費用も安くて済む







それと

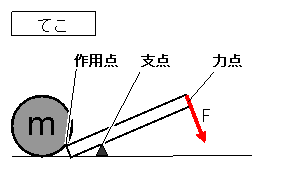

RigidBody031

テコの原理よりも







Pascalfig



パスカルの原理のほうが 倍力するには 簡単で安全なのでしょう





でも

油圧ラインに熱が伝わり易いんじゃないのか?

オイル漏れ大丈夫?



などと 思いますが



熱の問題も

ピストンも断熱に優れたマテリアルを使用して

設計上全く問題ないのでしょう。



オイル漏れも

テコ式のリンクや稼働パーツの管理より オイル漏れ管理のほうが簡単なのでしょう







新幹線も 車体 モーター 足回り などすべての面で軽量化により進化してきました。

自動車も同じで 運動能力が問われる物は軽量化が永遠のテーマなんですね。















最近はエアーブレーキが主流になってきたと聞いていましたので

飛行機や新幹線のブレーキを開発製造している会社に勤める 学生時代の友人に電話してみました。







僕 「新幹線のブレーキは テコ式から車みたいな油圧キャリパーに変わってるんや 」



友人 「なんで 知ってんの? よく知ってるな」



僕  「リニア鉄道館 行ってきたんよ 最近はエアー式なん?」



友人  「俺は飛行機専門だから あんまり わかんねーな  飛行機はな クラッチのように 円盤が押し付けるタイプなんだ しかもフルカーボンなんだよ しかも ブレーキタッチにパイロットの注文がうるせえんだよ 細かいから開発も大変なんだよ」



らしい



動く物は面白い
